スピーカーが鳴らない、、、(アッテネーター編)

今回は非常放送の試験中に一区画でスピーカーから音が鳴らないとのことで、調査のご依頼がありました。

現場に到着して、早速非常放送を流してみます。

すると、確かにそのお部屋だけ放送が流れません。

よく見ると部屋の入り口付近にアッテネーターが設置してあり、ボリュームはゼロになっていました。

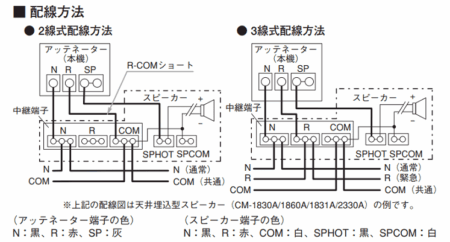

アッテネーターはスピーカーの音量を好きな音量に調整することができます。

下記参照

ですが、この機能は通常放送時にのみ有効で非常放送時にはボリューム調整機能をスルーする仕組みになっています。

今回試しにアッテネーターを操作してボリュームが変わるか試してみます。

すると非常放送を入れてるにも関わらずボリュームが変わってしまいます。

業務放送を入れてみると今度はアッテネーターが無効となりボリューム調整が効かなくなりました。

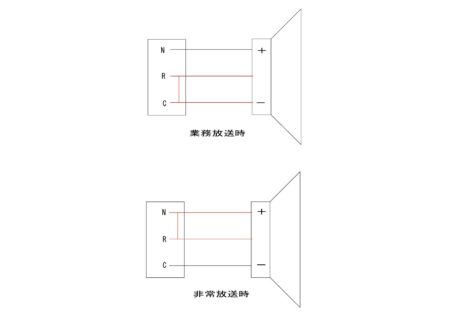

放送設備の動作として業務放送ではRとCは短絡となり非常放送時にはNとRが短絡になります。

下記参照

この結果からアッテネーターのNの配線がCになっており、スピーカーに接続されているCの配線がNになっている可能性が出てきました。

アッテネーターの1次側を天井内で追って行きジョイント箇所を確認しました。

やはり、NとCの接続が逆になっており、正しく繋ぎ直すと症状は回復しました。
